Sơ đồ UPS santak c3K, không hiểu cái cầu diode để làm gì

Collapse
X
  • Lọc
  • Giờ
  • Show
Clear All
new posts

  • Sơ đồ UPS santak c3K, không hiểu cái cầu diode để làm gì

    Minh vẽ lại sơ đồ UPS santak, phía trên đường đi từ bình và điện áp ac input mình giải thich ok rồi , nhưng cái cầu D15XB60 không hiểu nó để làm gì, nếu là PFC thì nó phải nối đầu dương vào FET, sau đó vào cuộn dây để nâng áp, đằng này nó thế này, mình cam đoan là mình vẽ đúng, đã ktra đi ktra lại
    kính mong các cao thủ giải thích giúp ạ
    sơ đồ ups santak c3k

  • trunglq2007
    replied
    thkx bác nhiều nhé, hiện tại mình vừa vệ sinh và thay nút bấm, đang theo dõi thêm

    Leave a comment:


  • thieu-bn2011
    replied
    [QUOTE=trunglq2007;n1707998]UPS SanTak C3K rack lỗi thỉnh thoảng tự bật nguồn: do thiết bị mình không sử dụng thường xuyên nên dùng xong là mình tắt UPS
    nhưng hiện nay thỉnh thoảng nó lại tự ON nguồn lên ( chỉ có điện bình) , hiện tượng này đã bị từ lâu nhưng mình chưa hiểu nguyên nhân tại sao, nhưng bước đầu mình nghĩ lỗi này hoàn toàn giống như tác động nút bấm ON ngay trước mặt UPS
    Bây giờ để an toàn mình tạm thời rút điện bình ắc quy ra để an toàn vì nó tự bật thế này rất nguy hiểm

    Các bạn trên diễn đàn có kinh nghiệm gì không chia sẻ mình với, mình cám ơn nhiều


    nó bị lỗi tự on nguồn, em đã cắt AC nhưng thỉnh thoảng nó tự ON lên ( thỉnh thoảng thôi chứ ko fai lúc nào cũng ON)[/Q


    - Có nhiều nguyên nhân gây ra lỗi
    1: Máy bụi bẩn nhiều cũng bị
    2: Phím On/Off bị rò
    3: Khối nguồn bị lỗi
    4: Main điều khiển hư

    -> Bác kiểm tra từng phần và loại trừ dần dần từ 1 ->4

    Leave a comment:


  • trunglq2007
    replied
    UPS SanTak C3K rack lỗi thỉnh thoảng tự bật nguồn: do thiết bị mình không sử dụng thường xuyên nên dùng xong là mình tắt UPS
    nhưng hiện nay thỉnh thoảng nó lại tự ON nguồn lên ( chỉ có điện bình) , hiện tượng này đã bị từ lâu nhưng mình chưa hiểu nguyên nhân tại sao, nhưng bước đầu mình nghĩ lỗi này hoàn toàn giống như tác động nút bấm ON ngay trước mặt UPS
    Bây giờ để an toàn mình tạm thời rút điện bình ắc quy ra để an toàn vì nó tự bật thế này rất nguy hiểm

    Các bạn trên diễn đàn có kinh nghiệm gì không chia sẻ mình với, mình cám ơn nhiều


    nó bị lỗi tự on nguồn, em đã cắt AC nhưng thỉnh thoảng nó tự ON lên ( thỉnh thoảng thôi chứ ko fai lúc nào cũng ON)

    Leave a comment:


  • Thanh Ng
    replied
    Nguyên văn bởi trunglq2007 Xem bài viết

    các bác có biết cơ chế chuyển từ ac input đến bình ko? nghĩa là nếu mất điện đột ngột nó chuyển như thế nào từu điện lưới qua bình ?
    Dùng op-amp so sánh lấy điện 380Vdc chia áp xuống. Khi nguồn nay bị mất đi thì op-amp so sánh sẽ kích hoạt mạch nghịch lưu của bình lên

    Leave a comment:


  • trunglq2007
    replied
    clip vui suửa ô xi lô scope tektronix
    đập vào là chạy

    Leave a comment:


  • trunglq2007
    replied
    Nguyên văn bởi quangdongueh Xem bài viết
    ups online, mạch pfc hoạt động liên tục ngày đêm, mạch băm nửa cầu cũng thế, chỉ khi cup điện , mạch dc-dc mới chạy, và trong 10ms role nhảy chuyển nguồn cấp áp HVDC thì năng lượng được lưu trữ trong tụ DC bus cấp cho nửa cầu băm, nên mới có cái gọi là chuyển mạch 0s. còn mạch pfc thì ở bán kỳ dương thì nó boost áp như mạch pfc thông thường. bán kỳ âm thì nó kéo trực tiếp xuống gnd qua diot cầu. .....từ lưới sinh ra áp dc 350v qua diot xung sang tụ.....vậy mới nói nó gây ra nhiễu lưới, nên lọc EMI khá to và khá kỹ......
    các bác có biết cơ chế chuyển từ ac input đến bình ko? nghĩa là nếu mất điện đột ngột nó chuyển như thế nào từu điện lưới qua bình ?

    Leave a comment:


  • trunglq2007
    replied
    https://www.linkedin.com/feed/update...79904535363584)

    Leave a comment:


  • Hoài Thu Quy
    replied
    Đang cần sơ đồ bo điều khiển Santak C3K này ( theo link dưới - do hình chụp trên trang web không nhìn thấy rõ ), bác nào download được up lên forum cho xin với. Cảm ơn

    https://wenku.baidu.com/view/ce1eeb1...=1543024458702

    Hoặc từ link này :
    https://www.51wendang.com/doc/31256164e2d1b3a950add0db

    Leave a comment:


  • trunglq2007
    replied

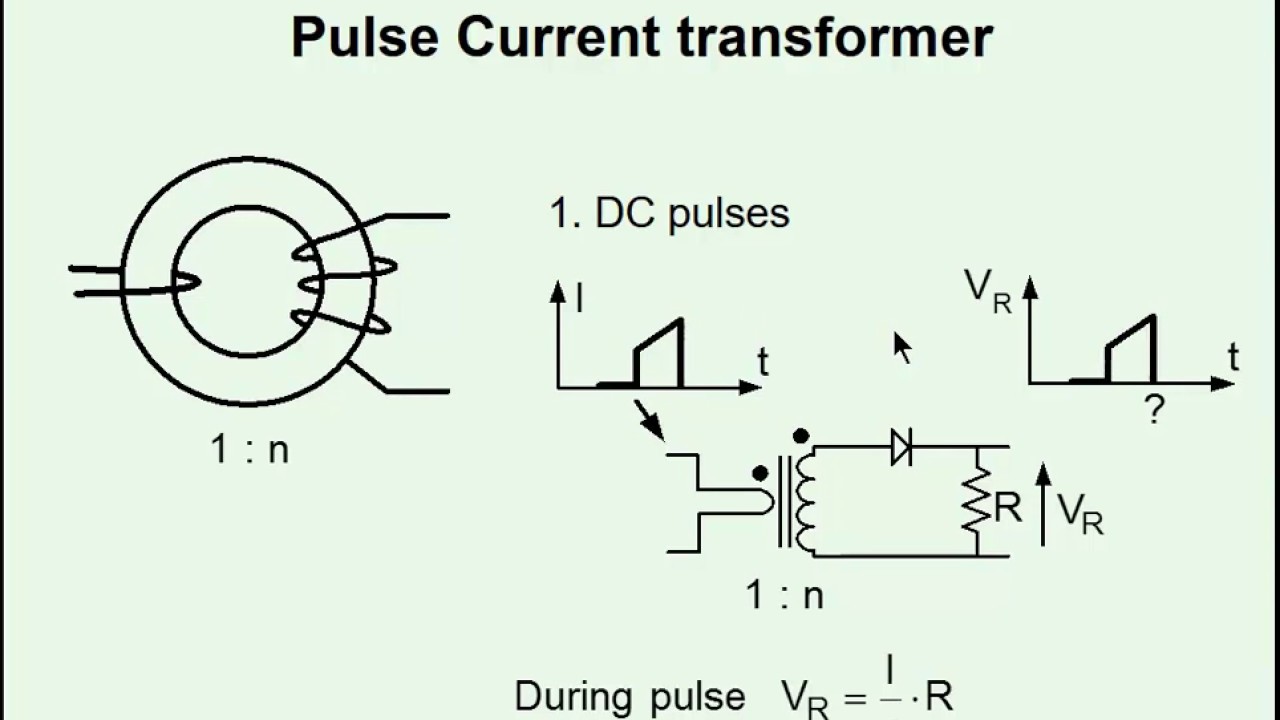

    Leave a comment:


  • dinhthuong80
    replied
    Nguyên văn bởi trunglq2007 Xem bài viết
    mình chưa đo nhưng chắc nó đảm bảo, vì nguồn này sử dụng trong hệ thống phát RF mà, quanh nó toàn là mấy bộ encoder và modulator ,
    còn hình kèm là chỉ số kỹ thuật của nó
    Cái chính là mấy thằng "hàng xóm" nó đã được thiết kế chống nhiễu khá tốt rồi!
    Bạn có thể test xem bộ nguồn đó có gây nhiễu không bằng cách cho nó chạy thử từ 40% công suất ở áp 150Vac, rồi soi sóng điện áp AC ngay tại điểm nguồn vào nó. Ít nhiễu thì sóng sin sẽ mịn, mảnh như khi nó chưa chạy, ngược lại nếu sóng thô, lợn cợn, hay có xung nhiễu cao tần thì nó lọc chưa tốt.

    Leave a comment:


  • trunglq2007
    replied
    Nguyên văn bởi dinhthuong80 Xem bài viết
    Không biết các cuôn emi của nó mấy chục mH mà công bố THD<5% luôn .
    Đây là pfc 150W chạy 110V mới đẹp vầy, với THD 5.7%, 220V thì THD gần 10%:

    Click image for larger version Name:	20181124_165303.jpg Views:	1 Size:	198.9 KB ID:	1705859
    Nó bán đắt phết, mấy board xung sử dụng IC3854 đều làm bằng sứ để tránh nhiễu

    Leave a comment:


  • dinhthuong80
    replied
    Không biết các cuôn emi của nó mấy chục mH mà công bố THD<5% luôn .
    Đây là pfc 150W chạy 110V mới đẹp vầy, với THD 5.7%, 220V thì THD gần 10%:

    Click image for larger version  Name:	20181124_165303.jpg Views:	1 Size:	198.9 KB ID:	1705859

    Leave a comment:


  • trunglq2007
    replied
    Nguyên văn bởi dinhthuong80 Xem bài viết

    Nói nhiễu là nhiễu hài THD dội về lưới điện làm ảnh hưởng các thiết bị khác cắm chung như radio, dàn âm thanh, thiết bị y tế,.... Tiêu chuẩn EU THD<10%. Các nguồn xung chỉnh lưu tụ lọc cosphi 0.5 có THD>150% nhưng đầu ra DC vẫn phẳng lì!
    mình chưa đo nhưng chắc nó đảm bảo, vì nguồn này sử dụng trong hệ thống phát RF mà, quanh nó toàn là mấy bộ encoder và modulator ,
    còn hình kèm là chỉ số kỹ thuật của nó

    Leave a comment:


  • dinhthuong80
    replied
    Nguyên văn bởi trunglq2007 Xem bài viết

    cái này là nguồn smps nó thiết kế 2 module cách ly nhau nên hầu nhưa không bị nhiễu, cái mình chụp đó là vào diot sau đó nó boost lên 380VDC, từ 380VDC nó cho vào module DC/DC để lấy ra 12VDC , mình đo trên máy hiện sóng đầu ra phẳng lỳ
    Nói nhiễu là nhiễu hài THD dội về lưới điện làm ảnh hưởng các thiết bị khác cắm chung như radio, dàn âm thanh, thiết bị y tế,.... Tiêu chuẩn EU THD<10%. Các nguồn xung chỉnh lưu tụ lọc cosphi 0.5 có THD>150% nhưng đầu ra DC vẫn phẳng lì!

    Leave a comment:
