  • Công suất âm thanh TDA8950J class-D 2x150W

    Chào các bác !

    Lâu quá không update thông tin về Amplifier, không biết loại Class D này trên thế giới đã lạc hậu chưa nhỉ ???.. Nhưng ở VN thì chắc vẫn chưa đến nỗi lỗi thời.
    Nhân dịp có ngày đẹp trời, mình gửi một số tài liệu hay về con TDA8950J, đây là con ampli 2 kênh L,R. Mỗi kênh 150W, nguồn đôi +/- 12.5V đến +/- 50V.
    Tài liệu bao gồm Application Note + tài liệu của board demo, đặc biệt có cả BOM list và gerber file luôn cho bác nào muốn ráp 1 cái nghe chơi.

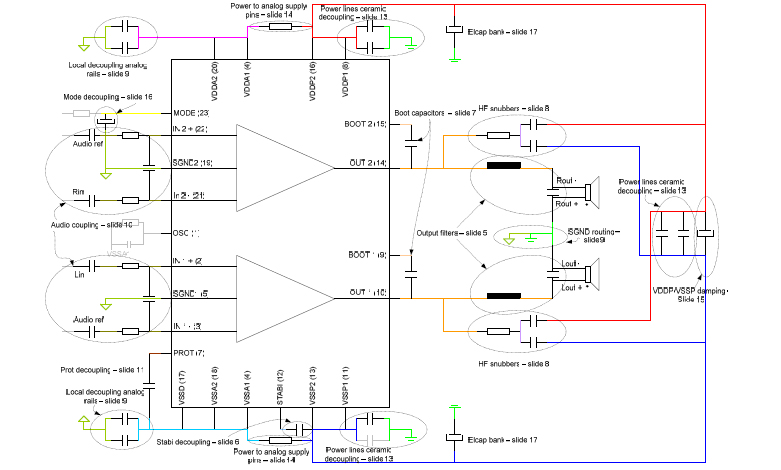

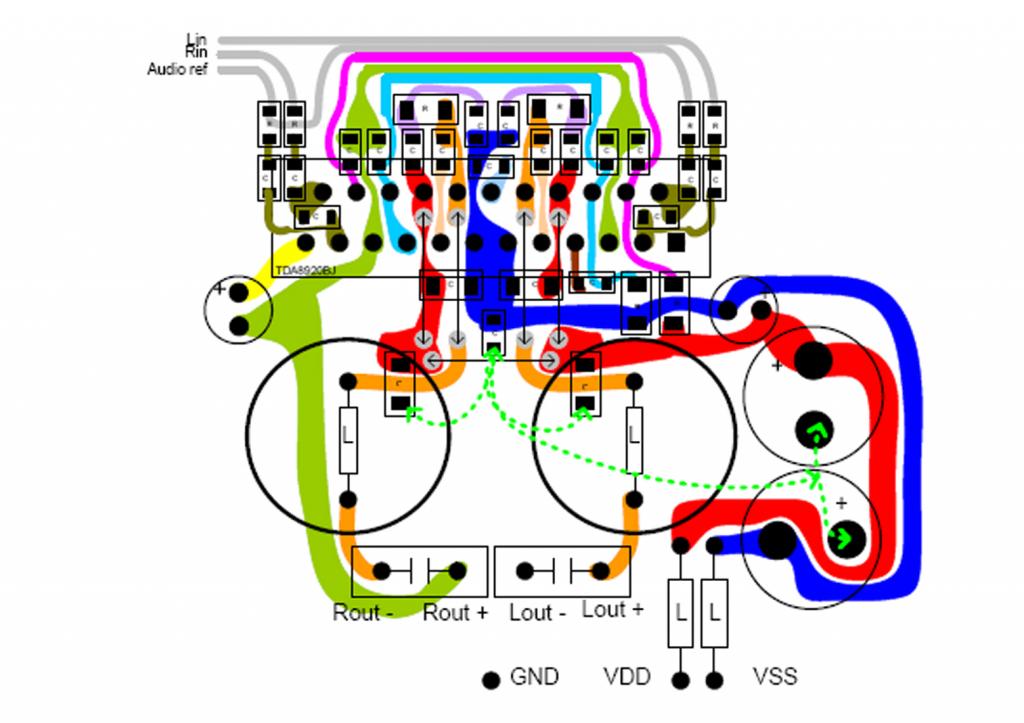

    @ : Mình gửi kèm thêm cái file hướng dẫn cách layout cho mạch amplifier này, dành cho những ai muốn tự layout.

    Bổ xung thêm chút thông tin : Nếu bác nào thấy đam mê em TDA8950 này mà muốn làm 1 cái nghe thì liên hệ với mình, IC, tài liệu , board mẫu (trên hình) mình đều có hết.

    Chúc vui.
    Attached Files
    Last edited by nguyendinhvan; 14-11-2011, 13:08.

    Or call me 0903911109

  • #2
    Nguyên văn bởi Connection Xem bài viết
    Chào các bác !

    Lâu quá không update thông tin về Amplifier, không biết loại Class D này trên thế giới đã lạc hậu chưa nhỉ ???.. Nhưng ở VN thì chắc vẫn chưa đến nỗi lỗi thời.
    Nhân dịp có ngày đẹp trời, mình gửi một số tài liệu hay về con TDA8950J, đây là con ampli 2 kênh L,R. Mỗi kênh 150W, nguồn đôi +/- 12.5V đến +/- 50V.
    Tài liệu bao gồm Application Note + tài liệu của board demo, đặc biệt có cả BOM list và gerber file luôn cho bác nào muốn ráp 1 cái nghe chơi.

    Chúc vui.
    Aí chà,bộ kit đẹp quá,công suất khá quá,mà lại class D nữa chứ! bộ kít với ic này có bán tại việt nam không bồ,giá cả thế nào đấy?

    Comment


    • #3

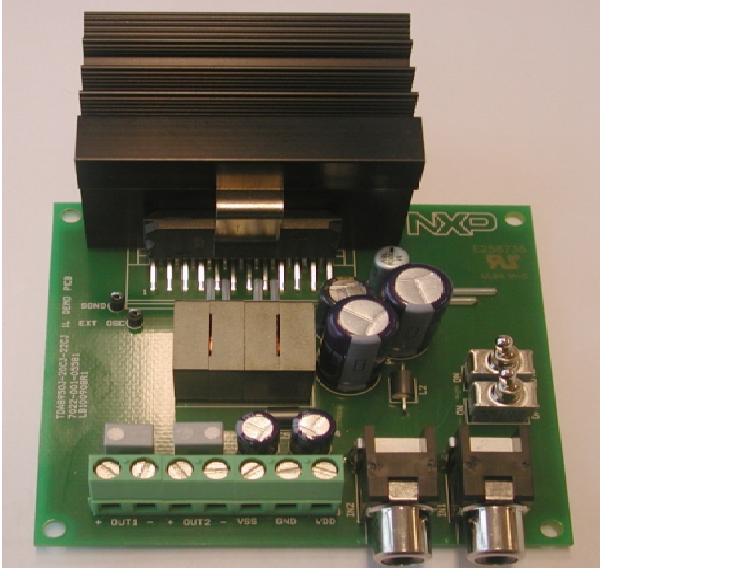

      Bộ này là demo board thôi bạn ah, không phải development kit.... Cắm điện vào là chạy luôn, mình có IC TDA89xx thôi. Nếu bạn ở SG, mình cho bạn mượn cái board nghe thử vài ngày . Có schematic và layout sẵn luôn đó, cả BOM list những linh kiện cần luôn bạn có thể tự làm 1 cái... Trên cái board này thì có 2 cuộn cảm ra loa ( hình vuông vuông trên board) là khó kiếm ở VN, bạn có thể dùng cuộn cảm cùng giá trị nhưng lõi ferit tốt tý là được.

      Regards.
      Last edited by Connection; 10-05-2010, 17:24.

      Or call me 0903911109

      Comment


      • #4
        em TDA8950J này chạy Classs D hả bác ??
        Nghe nói Class D cho hiệu suất cao + Tỏa nhiệt ít=> mạch bé mà kêu to. Nhưng túm lại là chất âm thế nào hả bác ??
        Nhiễu điều phủ lấy giá gương
        Người trong một nước phải thương nhau cùng

        Comment


        • #5
          cái này nó dùng trở và tụ dán nên chi tiết nhỏ gọn , bạn nào thich lam bằng tụ và trở dán thì tậu cho mình , con không theo mạc nguyên ly ta vẽ lại cho hợp với linh kiện ,dễ mua và tìm .có thể cho ra 150W mỗi kênh
          Attached Files
          Y!:

          Mail:

          Comment


          • #6
            Nguyên văn bởi nongdanfo Xem bài viết
            em TDA8950J này chạy Classs D hả bác ??
            Nghe nói Class D cho hiệu suất cao + Tỏa nhiệt ít=> mạch bé mà kêu to. Nhưng túm lại là chất âm thế nào hả bác ??
            Đúng rồi, em nó là Class D amplifier, hiệu suất đạt từ 88% đến 90%. Cái tản nhiệt to bằng hình trên mạch đó, cũng to nhưng so với class AB thì vẫn còn bé, hơn nữa em nó là 2x150 = 300W đó.

            Regards.

            Or call me 0903911109

            Comment


            • #7
              wa, đẹp thế, à mỗi con nhiu tiền vậy anh gì đó ơi, 1 con cho ra 2 kênh luôn hả anh

              Comment


              • #8
                ban love-dientu oi, ban nhan làm mạch đó hết nhiu tiền, làm giùm mình 1 mạch được không

                Comment


                • #9
                  Up cho mọi người cái list những linh kiện cần ở mạch trên. Có bác nào xung phong làm 1 cái không?
                  Attached Files

                  Or call me 0903911109

                  Comment


                  • #10
                    Nguyên văn bởi Connection Xem bài viết
                    Up cho mọi người cái list những linh kiện cần ở mạch trên. Có bác nào xung phong làm 1 cái không?
                    Bạn vui lòng cho biết sơ về giá thành của em nó ,nếu rẻ,không những mình mà khối bạn đang khoái vụ này !

                    Comment


                    • #11
                      hi`, em thấy đúng đó, cho tụi em biết sơ chi phí hết nhiu để còn tính toán dự liệu chứ, hì hì.

                      Comment


                      • #12
                        http://search.digikey.com/scripts/Dk...A8950J&x=0&y=0
                        Ở VN thì chắc không có rồi, hàng của Digikey Singapore, 1 con giá khoảng 11,4 SGD = khoảng 150kVND.

                        Comment


                        • #13
                          Nguyên văn bởi GA_CN Xem bài viết
                          http://search.digikey.com/scripts/Dk...A8950J&x=0&y=0
                          Ở VN thì chắc không có rồi, hàng của Digikey Singapore, 1 con giá khoảng 11,4 SGD = khoảng 150kVND.
                          Ở ViệtNam có con này bạn ah ! Giá cũng khoảng 150K / 1chip, bằng Digikey, nhưng ko tốn vài chục $ tiền ship nhé. Mua lẻ thì như vậy, liên hệ nick Y!M cbt_cby . Còn nếu mua nhiều để sản xuất thì liên hệ với mình, mình sẽ giới thiệu distributor để làm việc, giá mua mua nhiều con TDA8950 này khoảng 3.2 US$ / chip ( tức 3.2* 19 = 60K vnd). Mua nhiều là bao nhiêu? Xin thưa đó là lớn hơn 400 chíp. ( MOQ- Minimum Order Quantity là 400 chip)
                          Hy vọng thông tin có ích, các bác có thể tính toán chi phí.

                          @ Bác nào máu hơn nữa có thể tham khảo thêm TDA8954 là 2x210W ( 2 kênh- Class D), mặt mũi package giống con TDA8950, nhưng công suất cao hơn... Bản thân mình cũng chưa có dip làm việc với em TDA8954 này

                          Regards,

                          Or call me 0903911109

                          Comment


                          • #14
                            Haha mình đang ở Sing nên không phải tốn mấy chục $ tiền ship. Với lại chất lượng hàng của Digikey cung cấp thì tất nhiên là yên tâm hơn rồi.
                            Mua bên ngoài chắc bằng 2/3 giá này.

                            Comment


                            • #15
                              -Bật mí nhỏ nhỏ, Tết này các bác có thể mua được bộ loa Class D này ở ViệtNam rồi, có một số hãng lớn ở VN đang đã đang bắt tay vào làm.
                              @ GA_CN : "Mua bên ngoài chắc bằng 2/3 giá này." Bác có thể chỉ cho anh em chỗ nào là "ngoài" như bác nói không ah? Để cho mọi người có thể mua.
                              Regards,

                              Or call me 0903911109
