Mạch tạo xung

[hanhluckyly]

Chào các bạn

Có bạn nào biết cách làm một mạch tạo xung để điều khiển tốc độ động cơ mà tần số cố định mà có thể điều khiển được độ rộng xung bằng biến trở không.


Mình có dùng thử con 555 nhưng khi thay đổi giá trị biến trở (tức là độ rông xung) thì tần số thay đổi theo mất tiêu rồi. Làm động cơ khi chạy ở tốc độ thấp bị hú.

[big_sky]

Chắc là bạn mắc sai biến trở rồi. Nếu tính toán và mắc đúng chỗ, tôi nghi là được.

[hanhluckyly]

Chắc là bạn mắc sai biến trở rồi. Nếu tính toán và mắc đúng chỗ, tôi nghi là được.

Bạn ơi mình dùng sơ đồ trên .Bạn co thể tư vấn dùm mình là R1, R2, C1 dùng giá trị bao nhiêu không?

[quocthai]

Có lẽ bạn nên mắc 2 con 555. Một con để cố định chu kỳ, còn một con để thay đổi độ rộng xung.
Trong trường hợp bạn chấp nhận sai số tần số một chút, thì lắp 1 con cũng được, nhưng thay đổi mạch lại sao cho khi thay đổi biến trở thì R1 tăng lên R2 giảm xuống hoặc ngược lại

[quocthai]

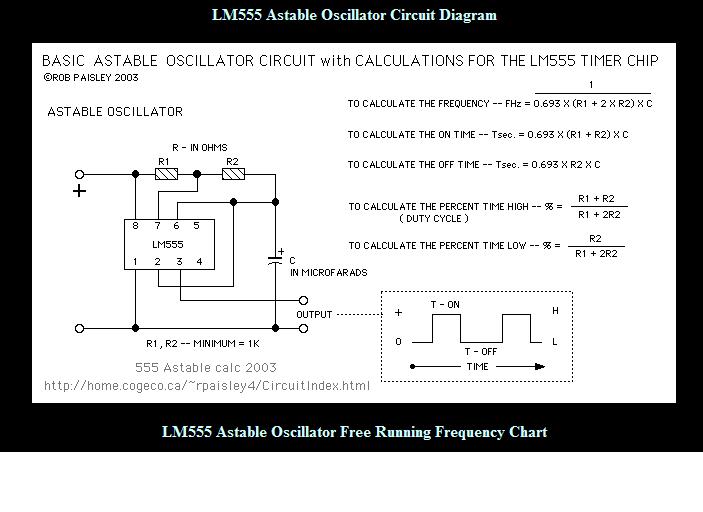

Sơ đồ của 2 mạch như sau:

[MHz]

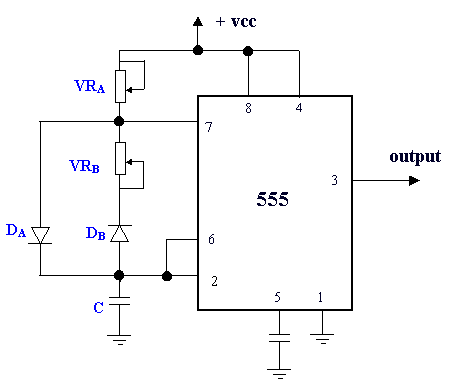

... sơ đồ mạch thứ 2 của bác QT có nhược điểm là : khi thay đổi giá trị của biến trở 50K sẽ làm cho độ rộng xung (duty cycle) thay đổi, đồng thời nó cũng sẽ làm cho tần số (frequency) thay đổi theo... sơ đồ bên dưới sẽ khắc phục được nhược điểm này...giá trị của các linh kiện thì bác tự tính cho phù hợp với y/c của bác nhá...
Chú ý :

1- VRA và VRB được dùng là biến trở loại tuyến tính (không phải loại logarit) được mắc chung trục :

- Khi chỉnh hai biến trở này cùng hướng (cùng tăng hoặc cùng giảm) thì tần số thay đổi.
- Khi chỉnh hai biến trở này ngược hướng (VRA tăng thì VRB sẽ giảm cùng một giá trị như nhau, và ngược lại) thì độ rộng xung thay đổi.

2- Khi lắp mạch thực tế nên dùng thêm điện trở mắc vào 1 đầu của mỗi biến trở để hạn dòng.

[gigabitps]

Chào các bác thầy tui cho cái đề :thiết kế mạch tạo đồng thời 2 xung vuông & tam giác , tần số xung tam giác = 1KHz Uđỉnh = 8V , nguồn cấp điện = 12V . Tui đang băn khoăn không biết nên dùng ic 555 hay mạch đa hài ?
Các bác tư vấn giúp tui với .

[nguygiang]

Theo tôi biết, IC555 đâu có tạo xung tam giác được.

[quocthai]

555 sẽ cho xung răng cưa hoặc tam giác ở cụm chân 2, 6, 7. Nhưng bạn phải có mạch đệm mới láy ra được.
Mạch đơn giản nhất là bạn dùng 2 Opamp.

[kieuanh]

co bac nao biet chut it gi ve cau tao va nguyen ly hoat dong va bang dieu khien hoat dong thang may giup em gai cai nao

[quocthai]

Đây là sơ đồ dùng 2 Opamp để dao động tạo sóng vuông - tam giác, và 2 Opamp để đệm. Bạn mua 1 con 324 hoặc 084 là đủ dùng.

[MHz]

... hoặc dùng OPamp như bác QT đề nghị, hoặc dùng LM566 cũng được mà...

[nguygiang]

Các bạn ơi!
Mình có ý định làm một mạch đk motor DC ứng dụng mạch tạo xung, vừa thay đổi được tốc độ vừa thay đổi luôn chiều quay điều khiển bằng biến trở, dùng nguồn đơn. Nhưng loay hoay hoài không thực hiện được, có bạn nào đã thực hiện rồi xin giúp mình với.
Cám ơn rất nhiều

[hamhoc]

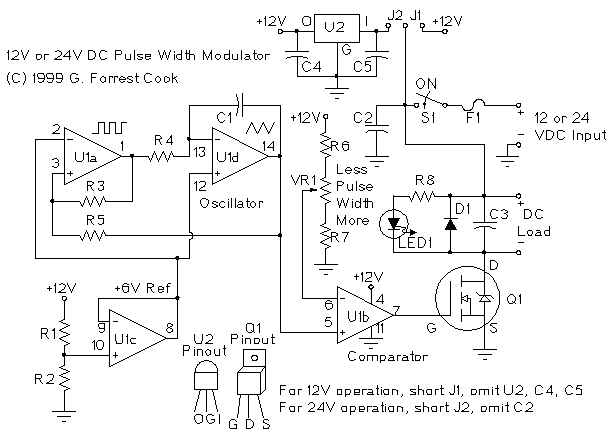

Đây là mạch PWM điều khiển quạt dùng OP. Tôi lắp thử và dã chạy tốt.
U1 : LM324N
U2 : 78L12
Q1 : IRF521
D1 : 1N4004
C1 : 0,01M 25V
C2-C5 : 0,1M 50V
R1-R4 : 100K 1/4W
R5 : 47K 1/4W
R6-R7 : 3,9K 1/4W
R8 : 2,7K 1/4W
VR : 10K
F1 : 3A 28V DC
S1 : TIẾP ĐIỂM 5A

[gigabitps]

Cần gấp

Chào các bác thầy tui cho cái đề :thiết kế mạch tạo đồng thời 2 xung vuông & tam giác , tần số xung tam giác = 1KHz Uđỉnh = 8V , nguồn cấp điện = 12V . Tui đang băn khoăn không biết nên dùng ic 555 hay mạch đa hài ?
Các bác tư vấn giúp tui với .

Tui định thiết kế mạch tạo xung vuông & tam giác theo sơ đồ này vì nó rất đơn giản nhưng khi đọc đến đoạn cuối f=1/2*C*V thì không hiểu tại sao lại tính ra như vậy . Các bác giúp tui với - đừng chê tui vì tui chỉ khoái cái món viễn thông thôi còn động đến điện tử là thấy nhức đầu .
