xin hướng dẫn đấu Màn hình VFD ampli nháy theo nhạc

Collapse
X
  • Lọc
  • Giờ
  • Show
Clear All
new posts

  • xin hướng dẫn đấu Màn hình VFD ampli nháy theo nhạc

    chào mọi người mình là thành viên mới của diễn đàn . lời đầu tiên mình xin chúc sức khỏe tới toàn thể a e , diễn đàn . chúc diễn đàn ngày càng phát triển !
    mình không phải là dân công nghệ . nhưng mình rất thích khám phá và tìm tòi học hỏi về công nghệ ! vì thế nếu có gì sai hay chưa đúng mong mọi người giúp đỡ và bỏ qua !
    mình có 1 câu hỏi nhờ m.n giúp cho ạ !
    mình có 1 bộ màn hình nháy theo nhạc tháo từ bộ loa vi tính ra mà loay hoay vẫn chưa biết đấu như nào để nó có thể nháy theo nhạc !
    mình muốn lấy nguồn ngoài và đường tín hiệu âm thanh từ ampli ra ạ ! mong anh em giúp cho . cảm ơn anh em nhiều !
    hình ảnh về nó đây ạ !

  • #2
    hình như nó có 3 dây in và 3 dây out đó b. 3 dây out đấu vào trạm loa.R nối R ... L nối L.. và GND nối GND. và dây in cũng vậh
    .. và hình như nó xài nguồn 15 0 15 đó

    Comment


    • #3
      Nguyên văn bởi ICIC Xem bài viết
      hình như nó có 3 dây in và 3 dây out đó b. 3 dây out đấu vào trạm loa.R nối R ... L nối L.. và GND nối GND. và dây in cũng vậh
      .. và hình như nó xài nguồn 15 0 15 đó
      nó mất dây nên giờ e không biết dây nào với dây nào, đấu nó lên đưuọc mà ko biết dây cấp tín hiệu như nào để nó nháy

      Comment


      • #4
        Nguyên văn bởi koylazy8x Xem bài viết
        nó mất dây nên giờ e không biết dây nào với dây nào, đấu nó lên đưuọc mà ko biết dây cấp tín hiệu như nào để nó nháy
        bác nhìn trên bo nó có ký hiệu đó.. dây tín hiệu thường có ký hiệu là CN1 gồm có R L và GD .2 dây L và R mỗi dây đều đi qua 1 con diot màu đỏ 1N4148 nên bác dò nhé. còn nguồn vào thường ký hiêu là AC2 GD AC3 .Giờ cứ thế mà quất nhé.chúc thành công

        Comment


        • #5
          đó..trên hình của b..thì con diot màu đen đó là nguồn vào. còn diot màu đỏ đó là tín hiệu vào

          Comment


          • #6
            Tất cả các đèn VFD đều có nguyên tắc như nhau . Nó cần 2 nguồn
            1 nguồn sợi đốt từ 2,5V tới 5V . Dùng AC hay DC đều được
            1 nguồn một chiều phát sáng giá trị từ 15 đến 30V . Càng cao càng sáng nhưng sẽ chóng làm hỏng đèn .
            Bản chất Dài đi . ( Đì dai , design )
            nguyendinhvan1968@gmail.com địa chỉ liên lạc duy nhất
            Mobil : 0903 252 168 Chỉ gọi từ 09 giờ đến 17 giờ . Từ 18 giờ ngoài vùng phủ sóng

            Comment


            • #7
              Tất cả các đèn VFD đều có nguyên tắc như nhau . Nó cần 2 nguồn
              1 nguồn sợi đốt từ 2,5V tới 5V . Dùng AC hay DC đều được
              1 nguồn một chiều phát sáng giá trị từ 15 đến 30V . Càng cao càng sáng nhưng sẽ chóng làm hỏng đèn .
              Nên cần một cái biến áp có hai cuộn điện áp phù hợp .
              Điện áp + được nối đến các DOT hiển thị , Điện áp - nối chung với sợi đốt .
              Trên hình thì hai chân ngoài cũng của dãy chân đèn là hai chân sợi đốt . Dùng đồng hồ đo ôm kiểm tra sẽ thấy mấy ôm hay mấy chục ôm .
              Cấp nguồn vài vôn vào hai chân đó , xem màn hình có các sợi tóc nhỏ nằm ngay hơi đỏ hồng lên là được .



              Bản chất Dài đi . ( Đì dai , design )
              nguyendinhvan1968@gmail.com địa chỉ liên lạc duy nhất
              Mobil : 0903 252 168 Chỉ gọi từ 09 giờ đến 17 giờ . Từ 18 giờ ngoài vùng phủ sóng

              Comment


              • #8

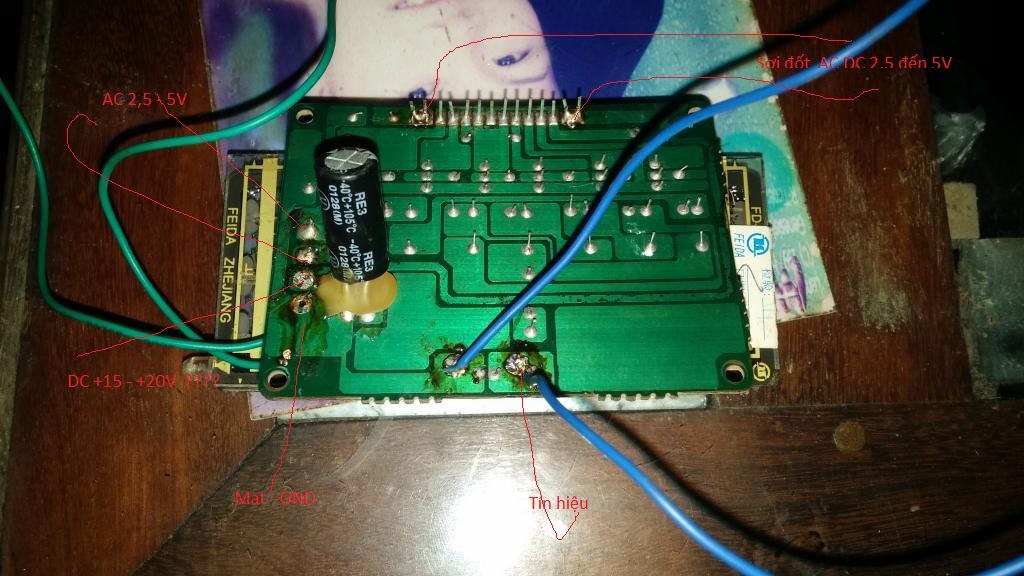

                Cấp nguồn +B . K biết trên mạch có diot không . Cứ dò theo chân +- của tụ hóa to trên mạch .
                Attached Files
                Bản chất Dài đi . ( Đì dai , design )
                nguyendinhvan1968@gmail.com địa chỉ liên lạc duy nhất
                Mobil : 0903 252 168 Chỉ gọi từ 09 giờ đến 17 giờ . Từ 18 giờ ngoài vùng phủ sóng

                Comment


                • #9
                  Mạch này sử dụng phân cực của Transistor để mở các DOT . Nên cần tín hiệu lớn vài V trở lên ( dây loa ) mới nháy được . Tín hiệu VDC AUX ... chắc không đủ để nháy
                  Bản chất Dài đi . ( Đì dai , design )
                  nguyendinhvan1968@gmail.com địa chỉ liên lạc duy nhất
                  Mobil : 0903 252 168 Chỉ gọi từ 09 giờ đến 17 giờ . Từ 18 giờ ngoài vùng phủ sóng

                  Comment
