  • Thư viện Altium chính hãng của 111 hãng điện tử trên thế giới.

    Mình tìm được kho thư viện Altium của các hãng điện tử trên thế giới share cho ai cần ạ.
    Đầy đủ Footprints và 3D ( dạng thư viện tích hợp .Intlib)
    3M, Actel, Altera, Analog Devices, Antena Factor, TI,...

    Altium Libs.rar - 357.3 MB



    Texas Instruments Libraries.

  • #2

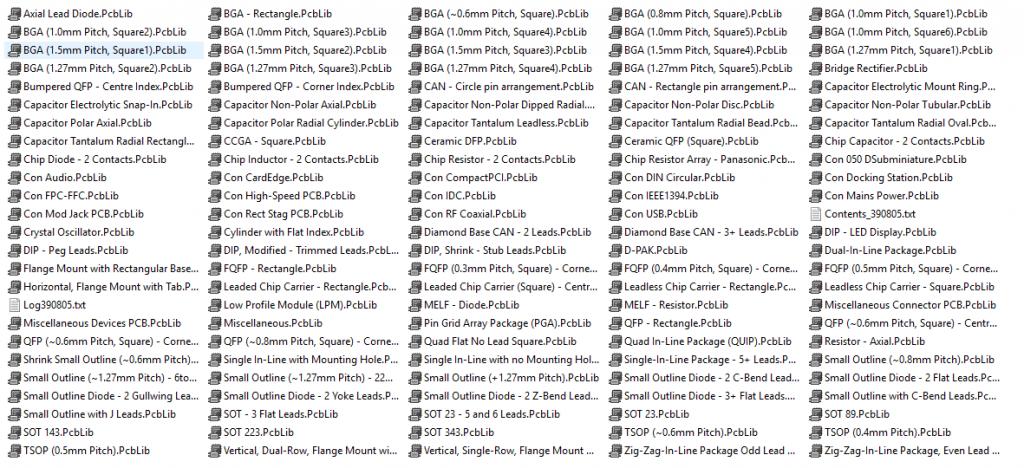

    Thư viện PCB phân chia theo Package Types

    PCBfootprintsCollection.rar - 1.8 MB Click image for larger version

Name:	lib.PNG
Views:	3898
Size:	136.0 KB
ID:	1672638

    Hướng dẫn một số bạn mới bắt đầu thiết kế mạch sử dụng thư viện này.
    Khi chọn PCB Footprint cho linh kiện, xem thông tin Package Type trong datasheet

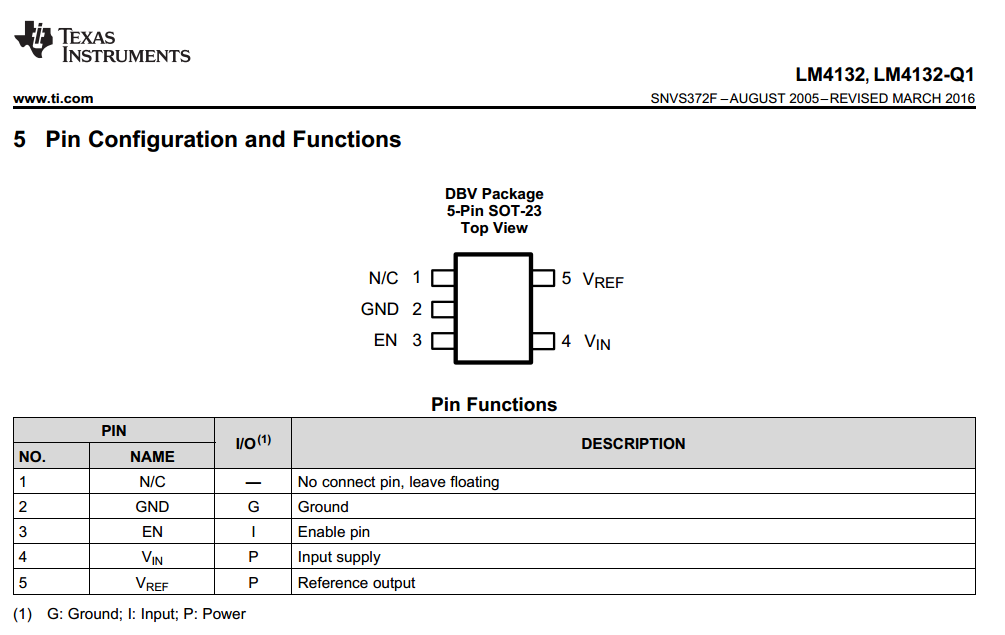

    VD datasheet của IC tạo nguồn tham chiếu cho ADC sai số 0.05% có kiểu Package type là 5-Pin SOT23 Click image for larger version

Name:	e.PNG
Views:	3873
Size:	62.6 KB
ID:	1672645


    Comment


    • #3
      Làm thế nào để tải được bạn. Tải mãi ko được

      Comment


      • #4
        Bạn thử mở bằng FireFox hoặc IE, IDM tải được mà

        Comment


        • #5
          Không có link fshare à bác ? Link của bác có cài virus nhé.
          Mới vừa down và post lên Fshare cho bác nào cần:
          Altium Libs.rar - 357.3 MB
          https://www.fshare.vn/file/UBOA4FHUK15C
          PCBfootprintsCollection.rar - 1.8 MB
          https://www.fshare.vn/file/XAEVWOFQ8N94
          Photo:
          https://www.fshare.vn/file/M6OO2XACKIM9
