Cần mua mạch nạp cho 8051 dùng cổng USB

[nvt2]

Chất lượng, tiếng tăm,hình thức....ý TME là vậy phải không nhỉ. Về cái đó thì ai hơn được TME nào (không tính chất lượng vì rất khập khiển) !

NVT2

[sphinx]

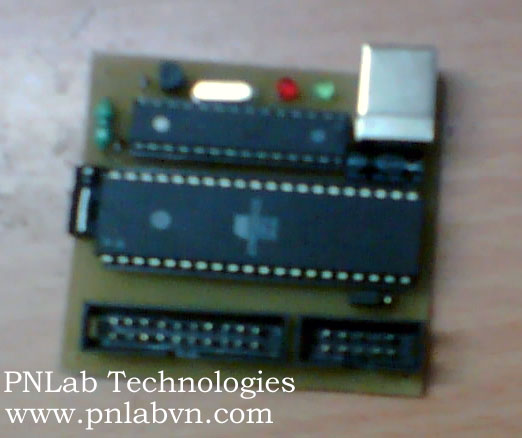

Như đã hứa với bà con, em up lên hình ảnh mạch PNLab STK500 USB Programmer. Đây là hình ảnh phiên bản thử nghiệm cuối cùng. Sản phẩm sẽ chính thức được bán rộng rãi từ thứ 5 tuần sau. Giá cả không có gì thay đổi (248 ngàn đồng).
Socket mở rộng đang được hoàn thiện. Dự tính có giá 60k.

Phần cứng PNLab STK500 đã được tối ưu hóa. Đảm bảo thuận tiện nhất cho người dùng. Kích thước nhỏ gọn, PCB 1 mặt cho khách hàng giá cả dễ chịu nhất.

[VNarmy]

Ảnh mờ quá. Cho to lên để xem dùng con IC nào nào

[linhnc308]

Thì dùng một con PIC18F2550 để lầm com ảo (Vitual Com), rồi từ con cổng COM đó sẽ cho giao tiếp với AVR để truyền dự liệu. Về cơ bản mạch là như vậy. Dùng VCOM cũng khá ổn, kể cả cho mạch nạp 8051 dùng COM, có thể nâng cấp lên usb, tất nhiên soft phải hỗ trợ VCOM.

[sphinx]

con ý đắt lắm Linh ơi, tớ dùng AVR cho nó rẻ, không nó đội giá lên thì chết!

[sphinx]

Hình mới đây ạ!

[1504]

Chất lượng, tiếng tăm,hình thức....ý TME là vậy phải không nhỉ. Về cái đó thì ai hơn được TME nào (không tính chất lượng vì rất khập khiển) !

NVT2

Chất lượng, hình thức tạo ra tiếng tăm, khi đã có tiếng tăm thì càng phải chú trọng chất lượng và hình thức hơn nữa <--> Điều kiện cần và đủ để...!

Chất lượng là cái ko khập khểnh tí nào(!). Có thể quan sát được, sờ mó được theo dõi được và cảm nhận được...

[d600]

Hình mới đây ạ!

Mạch in tốt ko pác, pác cho chiêm ngưỡng luôn mặt dưới đi ạ.

[sphinx]

Đây là phiên bản tự làm để thử nghiệm mà bạn , mạch in đang được đặt , vì thế nên đến thứ 5 tuần này PNLab mới bắt đầu bán ra STK500!
PNLab luôn đảm bảo chất lượng tốt nhất cho các sản phẩm bán ra!

PCB STK500


Mặt dưới AVR JTAGICE USB

[MicroDuyphi]

Góp ý vaì lời cho Sphinx.
Bạn cần quan tâm 1 tý nửa về cách bố trí linh kiện để tạo ra mạch điện có hình thức bắt mẳt 1 chút: Cụ thể của sự bắt mà mình muốn góp ý đó là đặt sao cho thuận tiện các jack cắm, theo đó là vị trí sắp đặt linh kiện, cuối cùng là sưu tầm linh kiện gọn, đẹp, chất lượng. Chắc sẽ thu hút hơn đôi mắt của mọi người!

[sphinx]

Rất cám ơn bác Duyphi! Khi thiết kế một sản phẩm, em luôn chú trọng đến vấn đề thẩm mĩ và tính tiện lợi trong sử dụng.
Với các dòng mạch nạp. Để tối ưu về giá thành em luôn cố gắng sử dụng PCB một mặt. Kết hợp linh kiện DIP ở phía trên và SMD ở phía dưới. Do đó các khoảng trống có xuất hiện hơi vô duyên
Vấn đề thẩm mỹ chắc chắn sẽ không phải là trở ngại khi sắp tới PCB được đặt trong Nam.

(à, cái mạch trên em là hơi quá tay nên phíp nó đen đen )

[ngocsondkh]

a b c d d e f g h u i j

[phucthinhel]

Mạch nạp Little Programmer USB ! Đã xuất hiện !

Đây là cái hình mạch nạp USB Little Programmer ! Nạp qua đường USB .
Giá 250k ! ( Free các adapter nạp AVR ) .

Hình chup WC hơi mờ các bác thông cảm ?

[1504]

mạch nạp mới

Chỉ vài ngày nữa thôi, một mạch nạp USB siêu nhỏ, siêu đẹp, hỗ trợ 89, AVR, 24C, 93C...sẽ ra mắt Hy vọng mạch nạp Surom sẽ...ế hàng

[phucthinhel]

Cái này là cái MP100 của TQ , Lúc trước định làm nhưng thôi ! Nó nhỏ quá ! khó dùng ....
Còn đây là danh sách nạp chip của nó ! Không biết có đúng không ?

１．ＡＴ８９Ｃ５１／ＡＴ８９Ｃ５２
２．ＡＴ８９Ｓ８２５２／Ａ／８９Ｓ５３
３．ＡＴ８９Ｃ１０５１／ＡＴ８９Ｃ２０５１／ ＡＴ８９Ｃ４０５１
４．ＡＶＲ：ＡＴ９０Ｓ１２００／ＡＴ９０Ｓ２３１３
５．ＡＶＲ：ＡＴ９０Ｓ２３４３／ＡＴＴＩＮＹ１２
６．ＡＶＲ：ＡＴＴＩＮＹ１５Ｌ
７．２４Ｃ０２，２４Ｃ０４，２４Ｃ０８，２４Ｃ１６，２４Ｃ３２，２４Ｃ６４，２４Ｃ１２８，２４Ｃ２５ ６， ２４Ｃ５１２

còn một số họ IC TQ nữa nhưng VN chẳng cố bán !

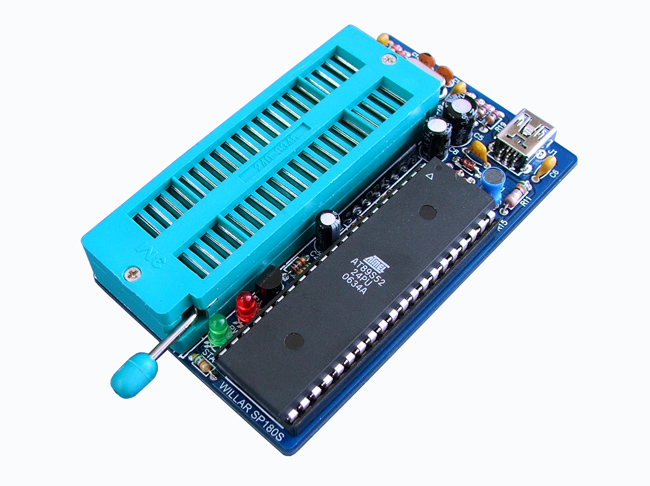

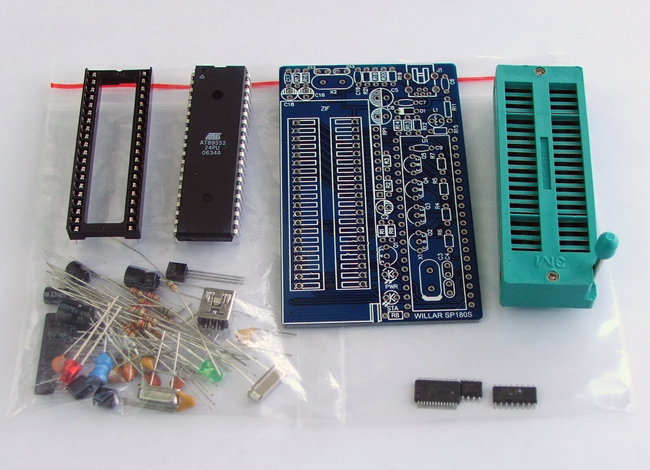

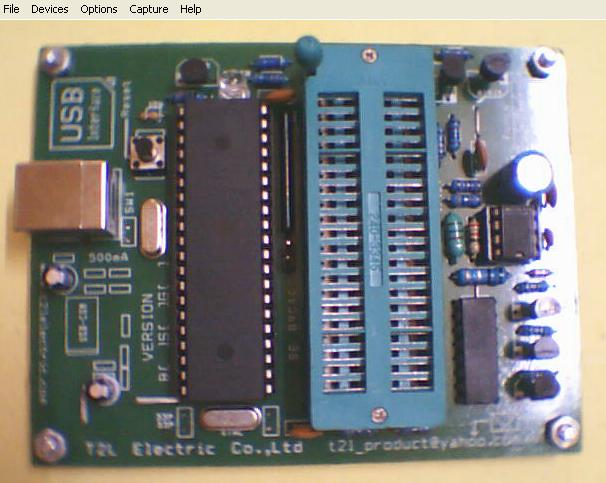

Vài cái hình anh em xem chơi !
