Làm sao để in âm bản như thế này ?

Collapse
X

  • Lọc
  • Giờ
  • Show
Clear All
new posts

  • Làm sao để in âm bản như thế này ?

    Vấn đề : Mình có xuất file gerber bằng altium, khi in file gerber ra Âm bản thì những phần ngoài bên board thành màu đen hết ( vì lẽ đó nếu board nhỏ thì phí Film và tốn mực ) ... Bạn nào biết cách chỉ in Cỡ board mà mình set thì chỉ mình với. Thanks.
    ( Mình dùng phần mềm khác thì làm OK nhưng với altium thì chưa tìm ra ).

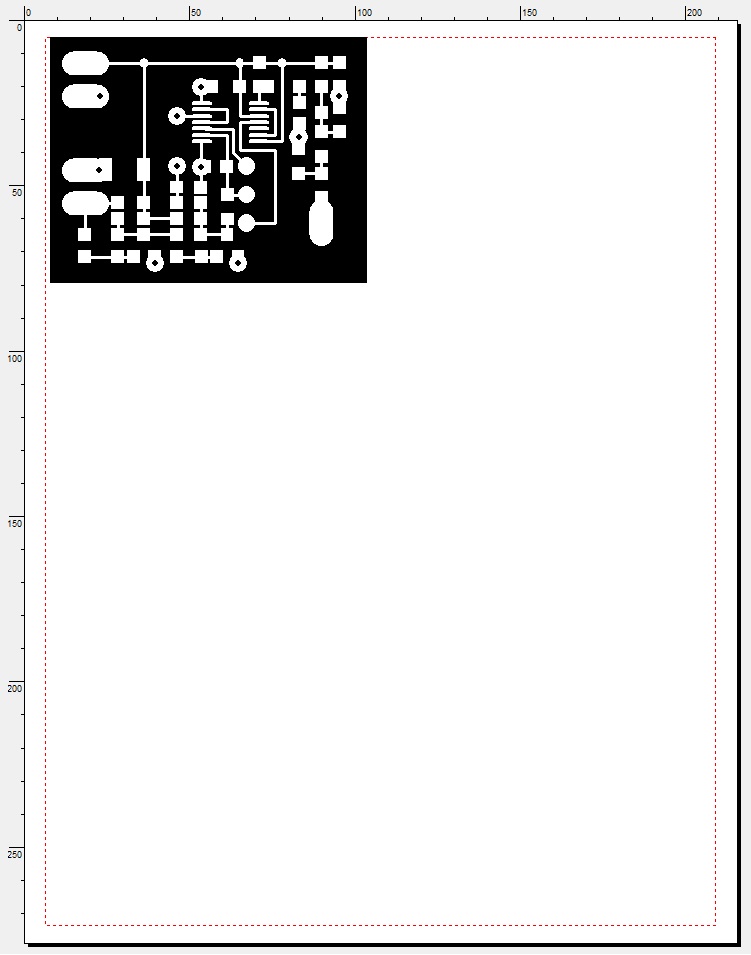

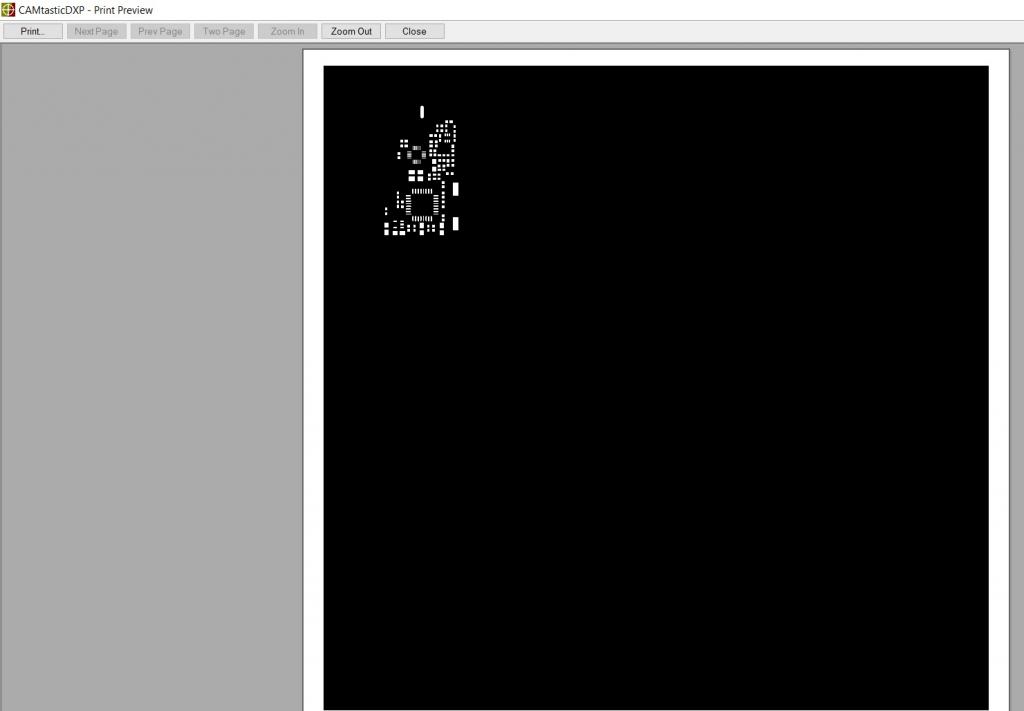

    --- Đây là In từ altium .
    Click image for larger version

Name:	altium.jpg
Views:	152
Size:	29.3 KB
ID:	1665749

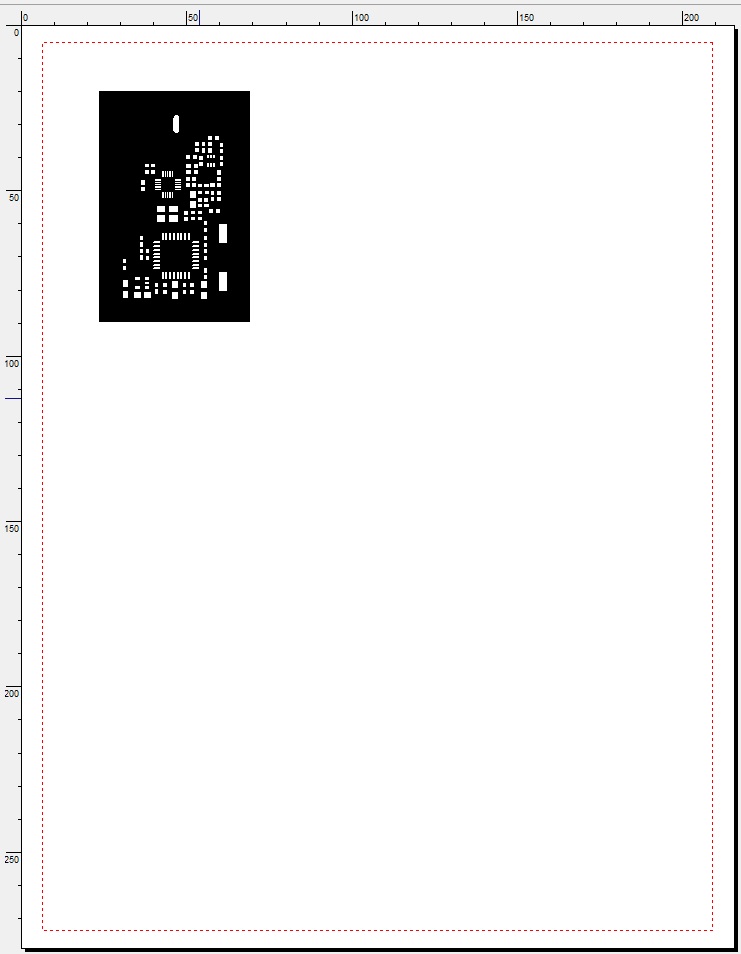

    Và mình chỉ muốn in như thế này trong altium cho đỡ tốn mực, những chỗ không in có thể tận dụng lại film.

    Click image for larger version

Name:	ok.jpg
Views:	157
Size:	65.4 KB
ID:	1665750



    FILE in ở định dạng gerber.
    Module RF chuyên dụng điều khiển, truyền dữ liệu, thiết kế đề tài, dự án điện tử - chuyển giao công nghệ... ĐT: 0904964977 - email: dientuqueduong@yahoo.com

  • #2
    Ớ ... không bác nào biết cái này sao ? Thằng altium nhiều tính năng quá nên rắc rối ... In ấn không hề đơn giản so với mấy phần mềm nhỏ nhỏ khác.
    Module RF chuyên dụng điều khiển, truyền dữ liệu, thiết kế đề tài, dự án điện tử - chuyển giao công nghệ... ĐT: 0904964977 - email: dientuqueduong@yahoo.com

    Comment


    • #3
      Bác queduong, dùng corel nhé rất dễ cho việc in ấn.

      Comment


      • #4
        Nguyên văn bởi thientanvt Xem bài viết
        Bác queduong, dùng corel nhé rất dễ cho việc in ấn.
        Mình muốn in trực tiếp từ cái Altium ra cho tiện.
        Module RF chuyên dụng điều khiển, truyền dữ liệu, thiết kế đề tài, dự án điện tử - chuyển giao công nghệ... ĐT: 0904964977 - email: dientuqueduong@yahoo.com

        Comment


        • #5
          Xuất in 600dpi rồi vào photoshop chỉnh sửa là nhanh nhất
          Phát triển module điểu khiển, lập trình nhúng... M: 0906.28.70.28

          Comment


          • #6
            Kể cả Eagle em toàn xuất rồi vào photoshop ghép 2 mặt để in.
            Phát triển module điểu khiển, lập trình nhúng... M: 0906.28.70.28

            Comment


            • #7
              Nếu phải dùng đến phần mềm thứ 3 ... thì trước đây mình vẫn hay dùng Sprint layout ... Import cái Gerber vào và in sẽ đạt yêu cầu về kích cỡ board, âm bản hay dương bản, chỉnh kích thước chân PAD ( edit trực tiếp file gerber ) .... Và đương nhiên độ chính xác thì 100% ( hơn hẳn mấy cái trình xử lý ảnh, đồ họa ).

              --- Mình làm trên Sprint layout đã đạt yêu cầu .... Vấn đề là trên altium ( khi ghép nhiều Board mạch nhỏ vào thành 1 board như tờ A4 ) thì không nói .... nhưng khi không ghép thì cỡ mặc định quá to ( và in ra bị màu đen rât nhiều - gây lãng phí mực và film)... Việc điều chỉnh kích thước ( vùng cần in ) này chắc trong altium đồ sộ như vậy cũng phải có chứ ( vấn đề là chưa biết nó ra làm sao ).

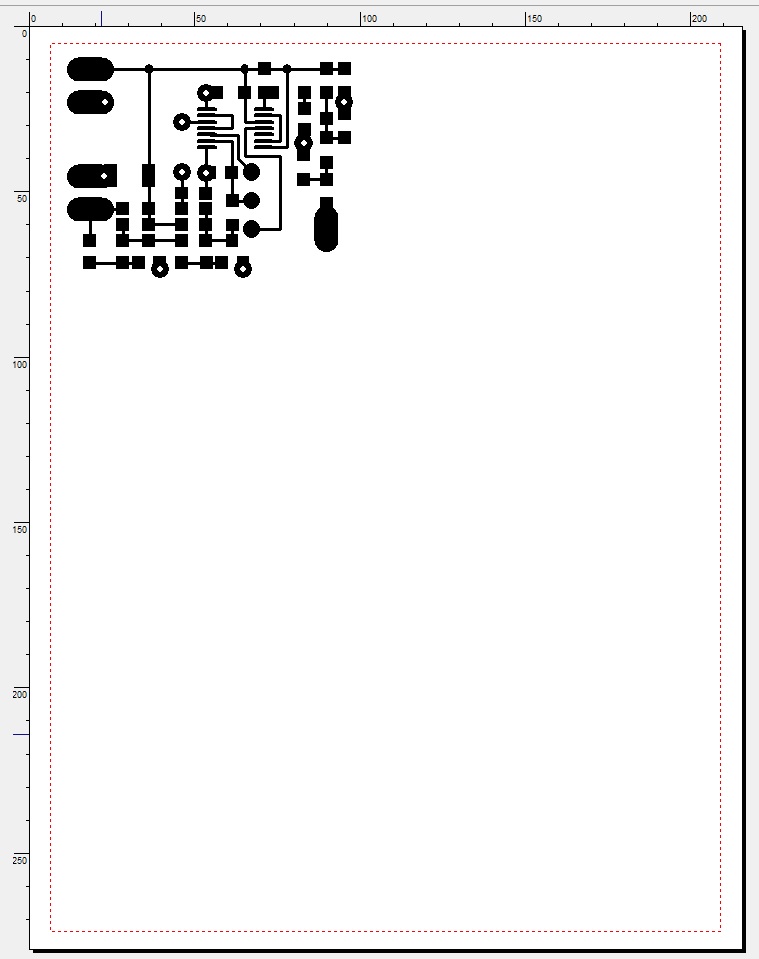

              Chẳng hạn như dùng sprint layout đây là dương bản:
              Click image for larger version

Name:	pos.jpg
Views:	147
Size:	80.7 KB
ID:	1665788

              Còn đây là âm bản :
              Click image for larger version

Name:	neg.jpg
Views:	149
Size:	77.3 KB
ID:	1665789

              Lẽ dĩ nhiên với Sprint layout ta cũng dễ dàng xuất ra âm bản, dương bản ( để làm phủ xanh hay làm SMT ... in linh kiện .v.v ).
              Module RF chuyên dụng điều khiển, truyền dữ liệu, thiết kế đề tài, dự án điện tử - chuyển giao công nghệ... ĐT: 0904964977 - email: dientuqueduong@yahoo.com

              Comment


              • #8
                Nguyên văn bởi queduong Xem bài viết
                Vấn đề : Mình có xuất file gerber bằng altium, khi in file gerber ra Âm bản thì những phần ngoài bên board thành màu đen hết ( vì lẽ đó nếu board nhỏ thì phí Film và tốn mực ) ... Bạn nào biết cách chỉ in Cỡ board mà mình set thì chỉ mình với. Thanks.
                ​Trong cái bước bác tạo âm bản với Tools\Film Wizard thì bác chú ý cái chỗ Film Size ( mặc định 12 / 10). Bác khai báo X-Width, Y-Height (tính bằng mm) to hơn kích thước mạch của bác một chút.
                Bác thử xem.
                ​Trong PCB bác nhớ thể hiện Board Outline (Keepout Layer) và Board Sharpe.

                Comment


                • #9
                  Bác cho hỏi bác in âm bản bang máy in gì thế ? Film là loại film gì vậy ?

                  Comment


                  • #10
                    Nguyên văn bởi duong_act Xem bài viết
                    ​Trong cái bước bác tạo âm bản với Tools\Film Wizard thì bác chú ý cái chỗ Film Size ( mặc định 12 / 10). Bác khai báo X-Width, Y-Height (tính bằng mm) to hơn kích thước mạch của bác một chút.
                    Bác thử xem.
                    ​Trong PCB bác nhớ thể hiện Board Outline (Keepout Layer) và Board Sharpe.
                    Vấn đề là mình có mỗi file gerber này ( file GTP ) .... Mình cũng lần mò theo cách của bạn nhưng chưa thành công. Mình gửi file lên đây bạn test thử trong altium xem.

                    --- Máy in thì mình dùng HP 1100 đời cổ lỗ sĩ ... còn film là giấy can, có lúc thì dùng phim trong ( loại dùng cho máy chiếu đó ) ... nó gọi là phim OHP bán ở mấy quầy văn phòng phẩm.
                    Attached Files
                    Module RF chuyên dụng điều khiển, truyền dữ liệu, thiết kế đề tài, dự án điện tử - chuyển giao công nghệ... ĐT: 0904964977 - email: dientuqueduong@yahoo.com

                    Comment


                    • #11
                      Dùng một chương trình biên tập file Gerber. Ví dụ GerbMagic
                      http://www.bronzware.com/GerbMagic/

                      Trên mạng còn nhiều phần mềm khác. Ai dùng Linux có thể chạy Gerbv, phần mềm này cũng có phiên bản chạy trên Windows.
                      Phần mềm tự do hoặc không dùng máy tính nữa !.

                      Comment


                      • #12
                        Nguyên văn bởi bqviet Xem bài viết
                        Dùng một chương trình biên tập file Gerber. Ví dụ GerbMagic
                        http://www.bronzware.com/GerbMagic/

                        Trên mạng còn nhiều phần mềm khác. Ai dùng Linux có thể chạy Gerbv, phần mềm này cũng có phiên bản chạy trên Windows.
                        Mình sài phần mềm vẽ mạch Sprint layout rồi import vào cũng làm được OK, vấn đề là Muốn làm trực tiếp trong ALtium ( Không biết liệu thằng altium có làm việc này đơn giản không - Mình chắc là có thể làm được nhưng vì không biết nên Dễ cũng thành khó).
                        Module RF chuyên dụng điều khiển, truyền dữ liệu, thiết kế đề tài, dự án điện tử - chuyển giao công nghệ... ĐT: 0904964977 - email: dientuqueduong@yahoo.com

                        Comment


                        • #13
                          Dùng sprint layout có thể qua vài thao tác :

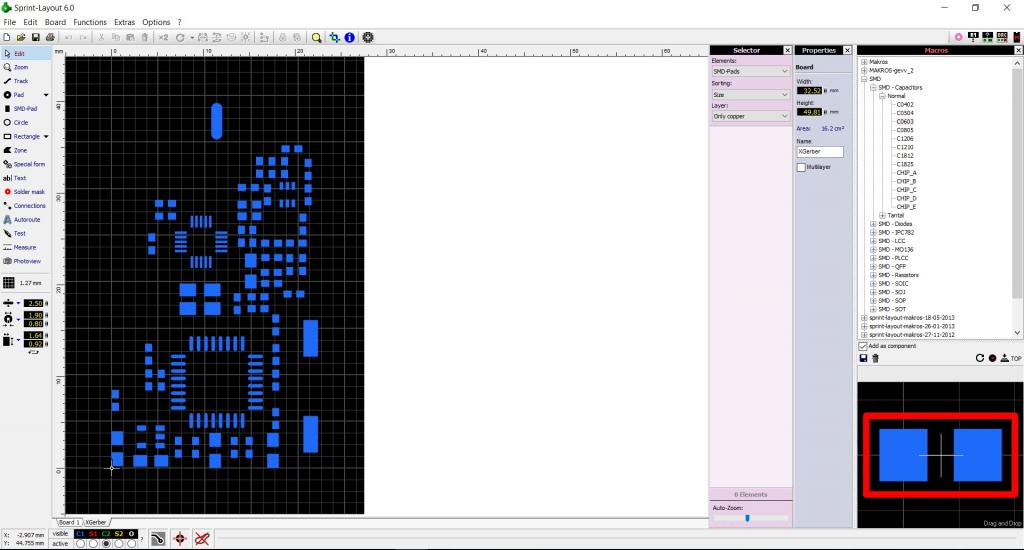

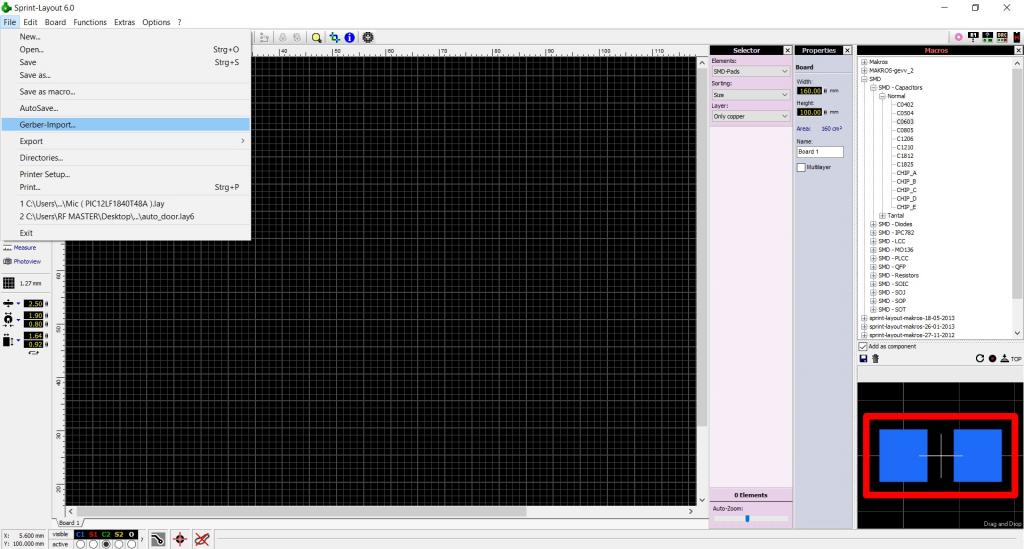

                          1) import cái file gerber vào ( chẳng hạn import vào lớp Top )
                          Click image for larger version

Name:	1.jpg
Views:	136
Size:	98.0 KB
ID:	1665821

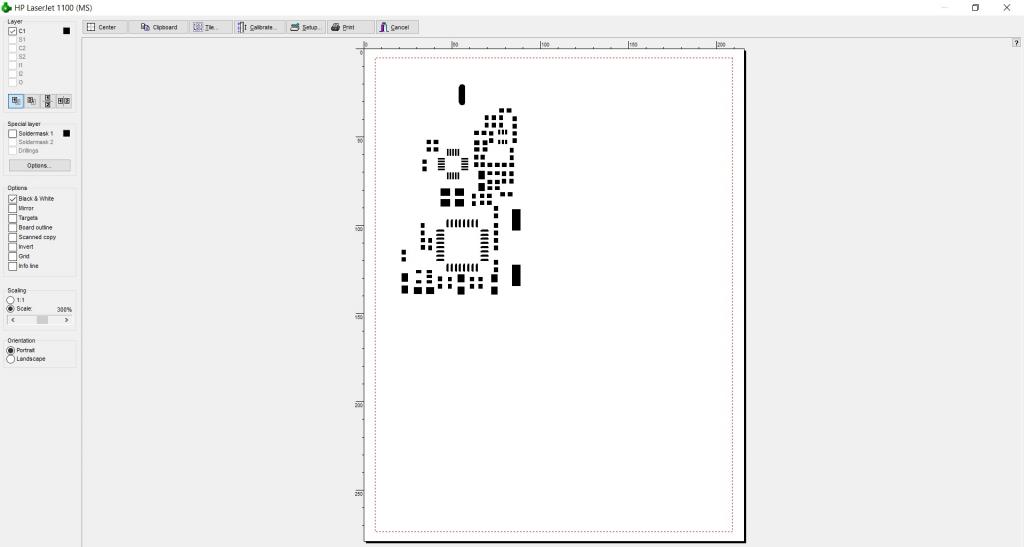

                          Click image for larger version

Name:	3.jpg
Views:	136
Size:	73.9 KB
ID:	1665822

                          2) chuyển sang chế độ in, chọp lớp Top và ta có phim dương bản, ấn Invert và ta có phim âm bản. ( Mình phóng to, Scale 300% nhìn cho rõ ... khi in kích thước thực phải để scale 1:1
                          Click image for larger version

Name:	4.jpg
Views:	130
Size:	31.5 KB

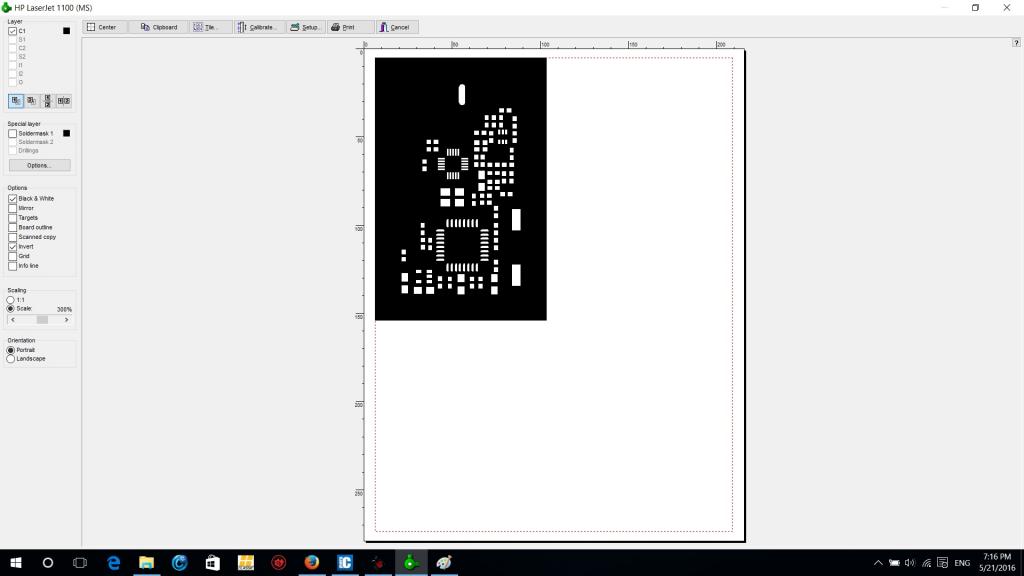

ID:	1665823

                          ( Phim âm bản )
                          Click image for larger version

Name:	5.jpg
Views:	132
Size:	38.2 KB
ID:	1665824
                          Module RF chuyên dụng điều khiển, truyền dữ liệu, thiết kế đề tài, dự án điện tử - chuyển giao công nghệ... ĐT: 0904964977 - email: dientuqueduong@yahoo.com

                          Comment


                          • #14
                            Nguyên văn bởi queduong Xem bài viết

                            Vấn đề là mình có mỗi file gerber này ( file GTP ) .... Mình cũng lần mò theo cách của bạn nhưng chưa thành công. Mình gửi file lên đây bạn test thử trong altium xem.

                            --- Máy in thì mình dùng HP 1100 đời cổ lỗ sĩ ... còn film là giấy can, có lúc thì dùng phim trong ( loại dùng cho máy chiếu đó ) ... nó gọi là phim OHP bán ở mấy quầy văn phòng phẩm.

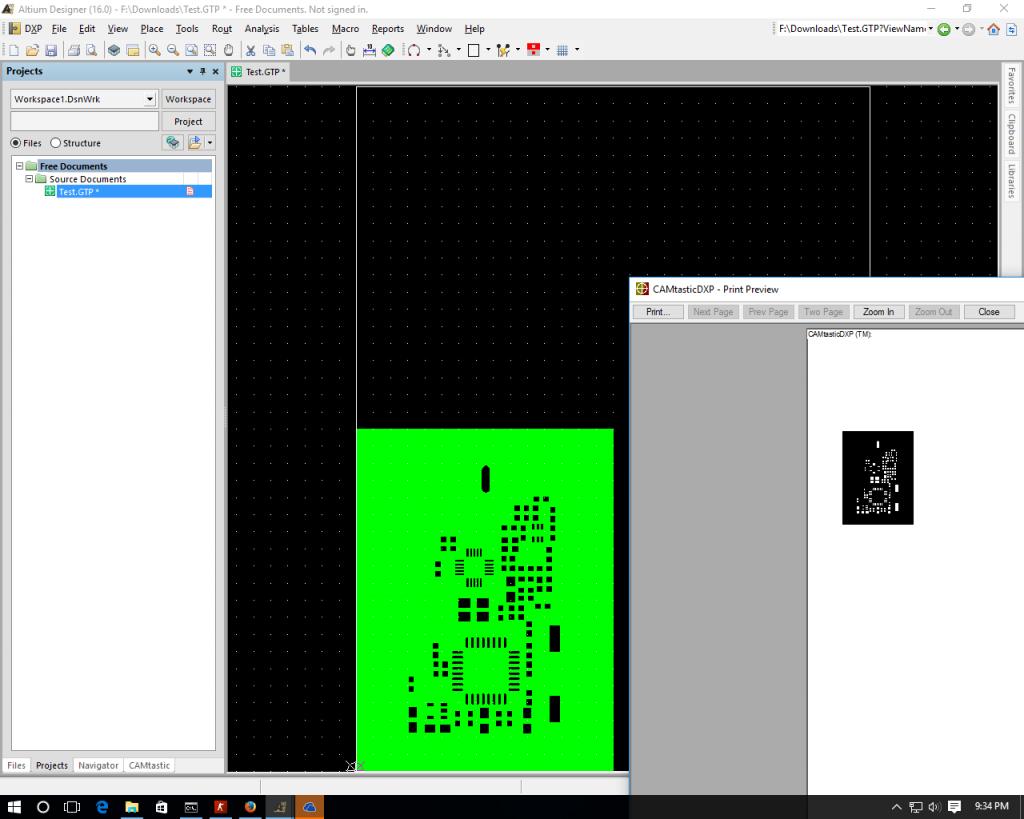

                            Em đã check với 2 bản Altium 15 và 16 với file của bác đều được nhé.
